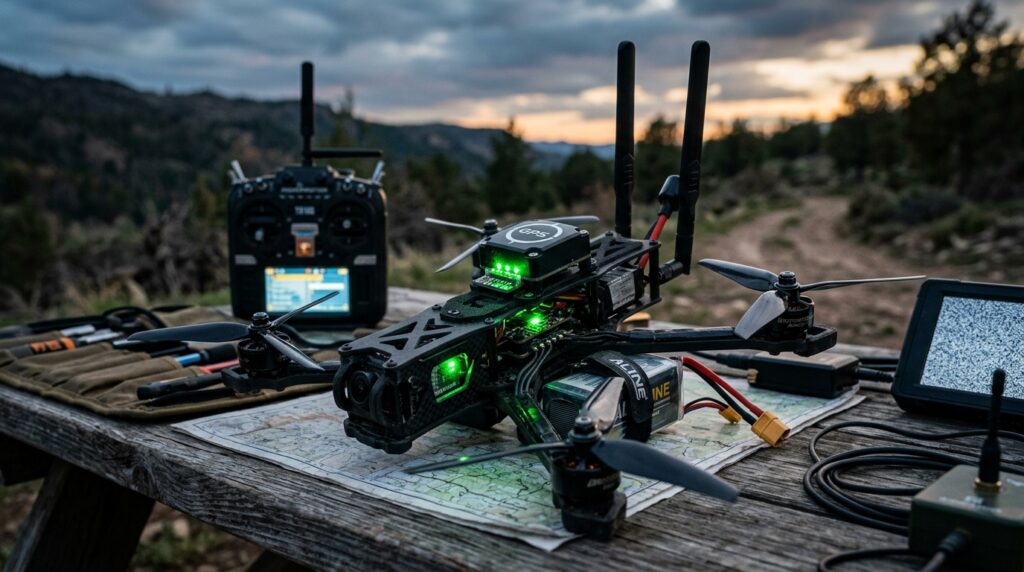

W operacjach bezzałogowych dalekiego zasięgu (BVLOS – Beyond Visual Line of Sight) stabilność łącza radiowego pomiędzy operatorem a platformą UAV to kwestia krytyczna. Utrata kontroli nad dronem w odległości kilkunastu kilometrów w trudnym terenie leśnym lub górzystym oznacza w najlepszym wypadku uruchomienie procedury awaryjnej RTH, a w najgorszym – bezpowrotną utratę maszyny. W tym opracowaniu inżynieryjnym analizujemy, dlaczego protokół ExpressLRS (ELRS) w paśmie sub-GHz 868/915 MHz stał się fundamentem nowoczesnych platform taktyczno-zwiadowczych manufaktury DOMITER Dynamics.
1. Fizyka propagacji fal: Dlaczego sub-GHz deklasuje pasmo 2.4 GHz?
Większość komercyjnych dronów konsumenckich operuje na częstotliwościach 2.4 GHz lub 5.8 GHz. Choć pasmo 2.4 GHz oferuje wyższą przepustowość danych i mniejsze anteny, posiada drastyczne ograniczenia fizyczne w środowisku pozamiejskim:
- Tłumienie w przeszkodach (Path Loss): Zgodnie z równaniem Friisa tłumienie fali w wolnej przestrzeni rośnie proporcjonalnie do kwadratu częstotliwości. Sygnał 868 MHz tłumi się w powietrzu o ok. 8.8 dB mniej niż sygnał 2.4 GHz na tym samym dystansie.
- Penetracja wilgoci i roślinności: Fale o długości ~34.5 cm (pasmo 868 MHz) ulegają znacznie mniejszemu rozproszeniu na liściach, igłach i kroplach deszczu niż fale o długości ~12.5 cm (2.4 GHz), które silnie rezonują z cząsteczkami wody.
- Dyfrakcja (Ugięcie fali na krawędziach): Dłuższa fala elektromagnetyczna posiada zdolność „opływania” wzniesień terenu, linii lasu i nasypów. Gdy dron schodzi poniżej bezpośredniej linii wzroku (NLOS), 868 MHz często zachowuje link dzięki zjawisku dyfrakcji na koronie drzew.
W misjach długodystansowych kluczowe jest zachowanie czystości pierwszej strefy Fresnela. Przy dystansie 20 km promień strefy w punkcie środkowym wynosi ok. 41 metrów dla 868 MHz. Wzniesienie anteny nadawczej na maszt polowy (np. 4–6 m) drastycznie redukuje wpływ krzywizny Ziemi i zarośli na margines linku.
2. Architektura ExpressLRS i modulacja LoRa
ExpressLRS opiera się na technologii modulacji szerokopasmowej Chirp Spread Spectrum (CSS) LoRa (układy Semtech SX1276 / SX1262 w modułach 868/915 MHz). W przeciwieństwie do tradycyjnych systemów FSK (jak starsze FrSky czy FlySky), LoRa potrafi zdekodować sygnał o poziomie poniżej progu szumów otoczenia (SNR do -20 dB).
| Packet Rate (Częstotliwość) | Czułość odbiornika (Sensitivity) | Latencja sterowania | Rekomendowane zastosowanie |
|---|---|---|---|
| 25 Hz | -123 dBm | ~40 ms | Ekstremalny Long-Range (30+ km), lot autonomiczny |
| 50 Hz (Złoty Środek) | -120 dBm | ~20 ms | DMX-7 Recon LR – idealny kompromis czułości i płynności drążków |
| 100 Hz / 200 Hz | -115 dBm | < 10 ms | Dynamiczny lot taktyczny na dystansie do 10 km |
3. Anteny i konfiguracja True Diversity
W platformach dalekiego zasięgu pojedyncza antena odbiorcza to punkt ryzyka. Gdy dron wykonuje głęboki nawrót, antena monopola lub dipola może znaleźć się w martwym punkcie polaryzacyjnym (null zone) lub zostać przysłonięta przez akumulator Li-Ion i ramę węglową.
W manufakturze DOMITER Dynamics w platformach takich jak DMX-7 Recon LR stosujemy odbiorniki True Diversity (dwa niezależne tory RF z osobnymi układami Semtech). Konfiguracja anten:
- Antena A (Pionowa): Dipol półfalowy typu „Immortal-T” umieszczony na ogonie drona w polaryzacji pionowej (pokrywa horyzontalny lot liniowy).
- Antena B (Pozioma / 90°): Druga antena zamocowana prostopadle pod kątem 90 stopni, co eliminuje spadki RSSI podczas dynamicznych przechyłów maszyny.
4. Eliminacja zakłóceń pokładowych (EMI / Noise Floor)
Nawet najlepszy moduł radiowy nie osiągnie deklarowanego zasięgu, jeśli poziom szumów elektrycznych (Noise Floor) na pokładzie drona przekracza -100 dBm. Doświadczenie laboratoryjne wskazuje na trzy główne źródła problemów:
- Kondensatory filtrujące Low-ESR: Szybkie przetwornice w regulatorach obrotów (ESC) 60A generują harmoniczne szpilki napięcia. Stosowanie kondensatorów elektrolitycznych Solid ESR bezpośrednio przy padach zasilających redukuje tętnienia o ponad 80%.
- Separacja toru wideo od odbiornika RC: Nadajnik wideo (VTX 5.8 GHz lub system cyfrowy HD) musi być fizycznie odseparowany od anteny ELRS 868 MHz na odległość minimum 15 cm.
- Ochrona hydrofobowa i ekranowanie: Warstwa ochronna Conformal Coating IP54 chroni piny transceivera przed mikro-zwarciami spowodowanymi kondensacją pary wodnej na dużych wysokościach.
5. Procedury bezpieczeństwa i Failsafe w platformach DMX
W naszych jednostkach zoptymalizowany profil telemetrii ELRS stale raportuje do aparatury operatora parametry: RSSI dBm, Link Quality (LQ) oraz SNR.
W przypadku spadku LQ poniżej 70% system automatycznie zwiększa moc nadawczą (Dynamic Power do 1000 mW). Jeśli łącze zostanie całkowicie przerwane, autonomiczny kontroler lotu z modułem GPS natychmiast inicjuje procedurę Stage 2 Failsafe – Climb and Return-To-Home.
