Zabezpieczenie elektroniki dronów powłokami konforemnymi: Standard ochrony IP54 w warunkach polowych i morskich

W bezzałogowych misjach taktycznych i przemysłowych warunki atmosferyczne rzadko bywają idealne. Praca w gęstej mgle, operacje w strefie brzegowej Bałtyku przy aerozolu morskim czy loty w trakcie nagłego załamania pogody stawiają przed elektroniką bezzałogowca ekstremalne wymagania. Standardowa płytka drukowana (PCB) kontrolera lotu czy regulatora obrotów ESC po kontakcie z wilgocią ulega natychmiastowej elektrokorozji lub mikrozwarciu. W manufakturze DOMITER Dynamics wdrażamy zaawansowany proces laboratoryjnej hydrofobizacji przy użyciu powłok konforemnych (Conformal Coating), uzyskując certyfikowaną odporność środowiskową klasy IP54.

1. Mechanizmy awarii awioniki UAV pod wpływem wilgoci

Współczesne bezzałogowce FPV i platformy dalekiego zasięgu pracują na wysokich napięciach zasilania (pakiety 6S – 25.2V lub 8S – 33.6V), generując prądy rzędu 150–220A w szczycie. W tak gęsto upakowanej architekturze odległości między ścieżkami sygnałowymi a szynami zasilania wynoszą zaledwie ułamki milimetra. Pojawienie się cząsteczek wody wywołuje trzy destrukcyjne zjawiska fizykochemiczne:

• Migracja Elektrochemiczna (ECM – Electrochemical Migration): Pod wpływem stałego pola elektrycznego i jonów obecnych w wilgoci (np. chlorki z soli morskiej) dochodzi do rozpuszczania miedzi oraz cyny na lutach i narastania tzw. dendrytów. Te mikroskopijne kryształy metalu tworzą mostki przewodzące, prowadząc do zwarcia szyn zasilających procesor STM32 lub tranzystory MOSFET.
• Pasożytnicza impedancja na magistralach sygnałowych: Kropla rosy na pinach magistrali I2C (linie SDA/SCL łączące barometr i magnetometr) lub magistrali SPI (żyroskop ICM-42688-P pracujący na częstotliwości 8 kHz) drastycznie zmienia rezystancję i pojemność ścieżki. Skutkuje to natychmiastowym zamrożeniem wskazań sztucznego horyzontu i katastrofą drona (desync / death roll).
• Korozja podukładowa w obudowach BGA i QFN: Wilgoć wnika kapilarnie pod układy scalone o gęstym rastrze wyprowadzeń. Nawet po wysuszeniu drona pozostałe sole mineralne kontynuują utlenianie padów, co po kilkunastu godzinach prowadzi do trwałego odklejenia wyprowadzeń krzemowych.

2. Analiza chemii powłok ochronnych: Silikon, Akryl czy Uretan?

Dobór odpowiedniego polimeru do zabezpieczenia platformy UAV wymaga kompromisu pomiędzy elastycznością mechaniczną, barierowością dielektryczną a łatwością późniejszego serwisu. W tabeli poniżej przedstawiono porównanie stosowanych w branży technologii:

W platformach taktycznych DOMITER DMX-7 i DMX-10 jako podstawowy standard stosujemy modyfikowaną powłokę silikonową z wskaźnikiem luminescencyjnym UV. Silikon wykazuje znakomitą elastyczność w temperaturach ujemnych (nie pęka pod wpływem drgań silników przy -20°C), a jednocześnie pozwala inżynierom serwisu polowego na bezpośrednie przelutowanie padów bez konieczności mozolnego trawienia chemicznego.

3. Procedura technologiczna aplikacji w cleanroomie DOMITER

Nałożenie lakieru pędzelkiem „na szybko” to najczęstszy błąd amatorskich konstrukcji, prowadzący do uwięzienia wilgoci pod powłoką lub zablokowania czujników. Nasz proces produkcyjny składa się z 5 rygorystycznych etapów:

1. Dekontaminacja ultradźwiękowa i odtłuszczanie: Płytki poddawane są kąpieli w czystym alkoholu izopropylowym (IPA 99.9% cz.d.a.) w myjce ultradźwiękowej w celu usunięcia mikroskopijnych pozostałości topnika lutowniczego (flux). Resztki topnika są silnie higroskopijne i ich pozostawienie pod lakierem doprowadziłoby do odspojenia powłoki.
2. Wygrzewanie desorpcyjne (Bake-out): Elektronika trafia do pieca komorowego na 2 godziny w temperaturze 60°C. Krok ten usuwa wilgoć zaabsorbowaną przez laminat FR4 i obudowy epoksydowe układów scalonych.
3. Precyzyjne maskowanie barierowe: Krytyczne komponenty, które nie mogą zostać zalane lakierem, są zabezpieczane taśmą kaptonową i masami elastomerowymi:
   • Otwór barometru atmosferycznego: zalanie membrany piezorezystancyjnej oznacza trwałe uszkodzenie czujnika wysokości.
   • Złącza komunikacyjne: port USB-C, sloty kart microSD oraz piny złącz JST-SH.
   • Mikroprzełączniki: przyciski BOOT i BIND na kontrolerach i odbiornikach RC.

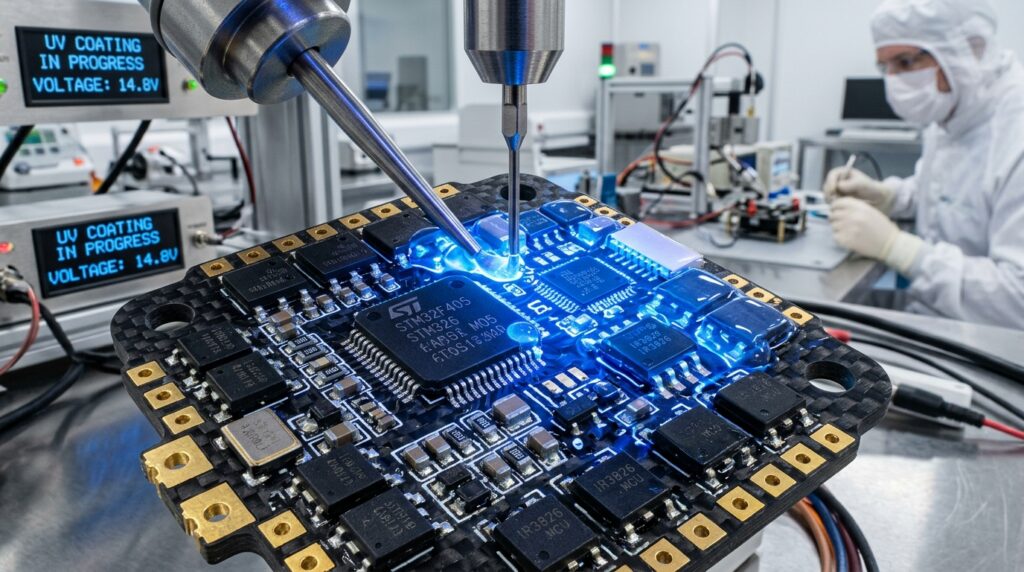

4. Aplikacja natryskowa / mikrodyspensja pod wyciągiem: Nanoszenie powłoki silikonowej odbywa się za pomocą mikrodyspenserów ciśnieniowych w komorze lakierniczej. Utrzymujemy stałą grubość warstwy w zakresie 50–75 µm. Taka grubość gwarantuje szczelność bez pogarszania odprowadzania ciepła z tranzystorów mocy MOSFET.
5. Kontrola jakości w świetle ultrafioletowym (UV 365 nm): Dodatek znacznika optycznego w formule powłoki sprawia, że w świetle UV elektronika fluoryzuje intensywnym błękitem. Inspektor jakości pod mikroskopem stereoskopowym weryfikuje 100% powierzchni, eliminując mikropory (pinholes) i pęcherzyki powietrza.

4. Odporność termiczna: Czy powłoka nie przegrzewa ESC?

Jednym z najczęstszych pytań inżynierów zamawiających platformy bezzałogowe jest wpływ lakierowania na bilans termiczny regulatorów ESC. Tranzystory MOSFET w obudowach DirectFET przy prądzie 40A na ramię generują znaczne ilości ciepła Joule’a.

W testach laboratoryjnych DOMITER Dynamics wykazano, że warstwa silikonu o grubości 60 µm charakteryzuje się przewodnością cieplną na poziomie k ≈ 0.25 W/m·K. Wzrost temperatury pracy złącza półprzewodnikowego (junction temperature) pod pełnym obciążeniem wynosi zaledwie +2.4°C w porównaniu do płytki nielakierowanej. W zamian uzyskujemy całkowitą eliminację ryzyka przeskoku łuku elektrycznego przy kondensacji pary wodnej podczas gwałtownego zniżania z chłodniejszych warstw inwersyjnych do wilgotnej strefy przyziemnej.

5. Wyniki testów środowiskowych (IEC 60529 / MIL-STD-810H)

Zabezpieczone pakiety elektroniki przechodzą w naszym laboratorium procedurę walidacyjną zgodną z normami przemysłowymi i obronnymi:

• Test ciągłego zraszania (IPX4 / IPX5): 30-minutowa ekspozycja uruchomionego drona na strumień wody o natężeniu 12.5 l/min pod ciśnieniem 30 kPa z odległości 2.5 m. Monitorowanie telemetrii nie wykazało zakłóceń na szynie cyfrowej ani restartów procesora.
• Test mgły solnej (Salt Fog): 24-godzinna próba w 5% roztworze NaCl w temperaturze +35°C symulująca wieloletnią eksploatację w warunkach morskich. Płytki po teście nie wykazały ognisk korozji na polach lutowniczych.
• Szok termiczny z kondensacją: Cykle szybkiego schładzania do -20°C z natychmiastowym przeniesieniem do komory o wilgotności względnej 98% przy +30°C. Wytrącona woda destylowana spływa z powierzchni dzięki kątowi zwilżania hydrofobowego powłoki (>105°).
