6S/8S Li-Ion vs LiPo w bezzałogowcach dalekiego zasięgu: Gęstość energii ogniw 21700 Molicel P45B, charakterystyka rozładowania i limity prądowe w misjach BVLOS

W operacjach bezzałogowych dalekiego zasięgu (BVLOS) kluczową zmienną decydującą o powodzeniu misji jest grawimetryczna gęstość energii układu zasilania. Tradycyjne akumulatory litowo-polimerowe (LiPo) oferują potężną wydajność prądową (C-rating), lecz okupioną dużą masą martwą i krótkim czasem lotu. Rewolucją w profesjonalnych platformach zwiadowczych stały się pakiety litowo-jonowe budowane z ogniw cylindrycznych formatu 21700. W tym artykule inżynierowie DOMITER Dynamics analizują różnice elektrochemiczne, krzywe rozładowania oraz architekturę pakietów 6S2P i 8S2P opartych o bezkompromisowe ogniwa Molicel P45B.

1. Grawimetryczna gęstość energii (Wh/kg): Równanie czasu lotu

Czas zawisu wielowirnikowca t_hover jest wprost proporcjonalny do całkowitej energii zmagazynowanej w baterii $E_{bat}$ podzielonej przez moc pobieraną przez zespół napędowy $P_{hover}$:

Gdzie ρ_E oznacza gęstość energii wyrażoną w watogodzinach na kilogram (Wh/kg). Przyjrzyjmy się twardym danym laboratoryjnym:

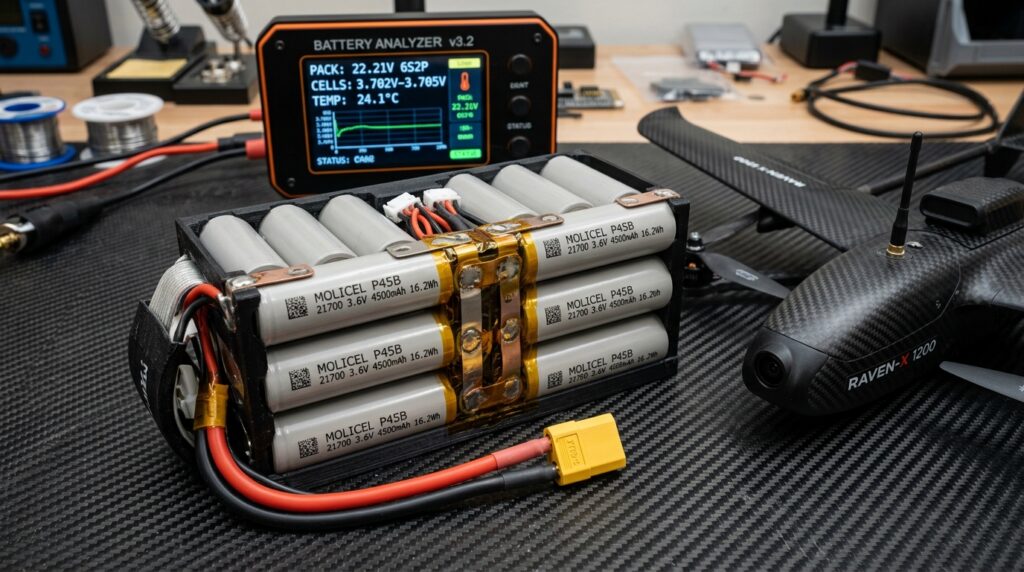

Ogniwa Molicel P45B stanowią przełom inżynieryjny: oferują niemal podwójną gęstość energii w stosunku do akumulatorów LiPo, a jednocześnie są w stanie bezpiecznie oddawać prąd rzędu 45A na jedno ogniwo bez gwałtownego przegrzewania struktury katody NMC. W konfiguracji 6S2P (12 ogniw) daje to pakiet o pojemności 9000 mAh i ciągłej wydajności prądowej 90A (chwilowo 130A) przy masie zaledwie ~880 gramów!

2. Krzywe rozładowania i zjawisko Voltage Sag

Przejście z LiPo na Li-Ion wymaga zmiany nawyków pilotażowych oraz odpowiedniego przekonfigurowania oprogramowania pokładowego (Betaflight / INAV / ArduPilot):

• Płaska vs Liniowa krzywa napięcia: Akumulator LiPo utrzymuje względnie wysokie napięcie (3.75V–3.85V) przez większość lotu, a po osiągnięciu 3.50V następuje gwałtowne załamanie tzw. „klif napięciowy”. Ogniwo Li-Ion rozładowuje się niemal liniowo od 4.20V aż do 2.80V (a w warunkach krytycznych do 2.50V).
• Kompensacja spadku napięcia (vbat_sag_compensation): Przy spadku napięcia pakietu 6S z 25.2V do 17.0V pod koniec lotu tradycyjny dron traciłby responsywność przepustnicy i reakcję na stery. W oprogramowaniu platform DOMITER Dynamics aktywujemy dynamiczne skalowanie miksera silników, dzięki czemu algorytm PID automatycznie zwiększa współczynnik wzmocnienia wraz ze spadkiem napięcia baterii, zachowując identyczną dynamikę maszyny od 1. do 45. minuty lotu.
• Progi alarmowe OSD: Alarm LOW BATTERY ustawiamy na 3.10V/cell, a CRITICAL LANDING na 2.80V/cell (w LiPo byłoby to odpowiednio 3.60V i 3.40V). Zignorowanie tych ustawień na domyślnym profilu LiPo skutkuje fałszywym uruchomieniem procedury awaryjnego powrotu Failsafe/RTH już w 30% zużycia energii pakietu Li-Ion!

3. Anatomia i technologia zgrzewania pakietów w DOMITER Dynamics

Złożenie niezawodnego pakietu 21700 pracującego w trudnych warunkach wibracyjnych platformy UAV to precyzyjny proces inżynieryjny wykluczający ręczne lutowanie lutownicą transformatorową (która przegrzewa uszczelki elektrod i separator polimerowy):

1. Selekcja i parowanie ogniw (IR Matching): Wszystkie ogniwa przed montażem przechodzą test rezystancji wewnętrznej na analizatorze miliohmowym prądu przemiennego 1 kHz. Różnica rezystancji wewnętrznej ($IR$) w pakiecie nie może przekraczać $Delta IR < 0.8 mOmega$.
2. Laserowe i impulsowe zgrzewanie bimetaliczne (Sandwich Weld): Stosujemy połączenie taśmy miedzianej o grubości 0.15 mm nakładanej bezpośrednio na terminale oraz nakładki z czystego niklu (Pure Nickel 99.6% 0.2 mm). Taka architektura hybrydowa redukuje opór zgrzewu o ponad 60% w porównaniu do standardowego niklu, eliminując punkty przegrzewania przy prądach powyżej 70A.
3. Izolacja dielektryczna i ochrona mechaniczna: Bieguny dodatnie zabezpieczane są krążkami z papieru jęczmiennego (high-temp barley paper). Całość osadzana jest w amortyzujących koszykach poliwęglanowych odpornych na uderzenia, a przewody prądowe (silikonowe 10–12 AWG z wtykiem XT90 Anti-Spark) posiadają mechaniczne odciążenie naprężeń.

4. Porównanie w locie: DMX-7 Recon na pakiecie LiPo vs Li-Ion 6S2P

W próbach polowych platformy zwiadowczej DOMITER DMX-7 Tactical Recon (masa własna 680g z kamerą termowizyjną) przeprowadzono bezpośrednie porównanie czasu lotu w identycznych warunkach atmosferycznych (temperatura +18°C, wiatr 4 m/s, prędkość przelotowa 55 km/h):

Wynik jest jednoznaczny: pomimo wzrostu masy własnej drona o 345 gramów, czas misji zwiadowczej wydłużył się niemal dwuipółkrotnie. Oznacza to możliwość penetracji obszarów oddalonych o kilkanaście kilometrów od bazy z bezpiecznym 25-procentowym marginesem energii na procedurę powrotu przy silnym wietrze czołowym.

5. Wytyczne eksploatacji pakietów Li-Ion w misjach zimowych

Każde ogniwo elektrochemiczne traci wydajność w niskich temperaturach, jednak ogniwa cylindryczne Li-Ion wykazują specyficzny wzrost rezystancji wewnętrznej poniżej 0°C. Aby zachować pełną moc:

• Podgrzewanie pakietów przed startem: Pakiety przechowujemy w podgrzewanych skrzyniach transportowych DOMITER Ammo-Box w temperaturze +25°C do +30°C aż do momentu startu.
• Autogenne dogrzewanie w locie: Dzięki odpowiednio dobranej izolacji z rękawa piankowego ciepło wydzielane przez rezystancję wewnętrzną ogniw przy prądzie 20–25A wystarcza do utrzymania temperatury rdzenia na poziomie +35°C nawet przy temperaturze otoczenia -15°C.
